特殊工程材料
PPS-CF
PPS-GF
PEEK-CF
PEEK-CNT

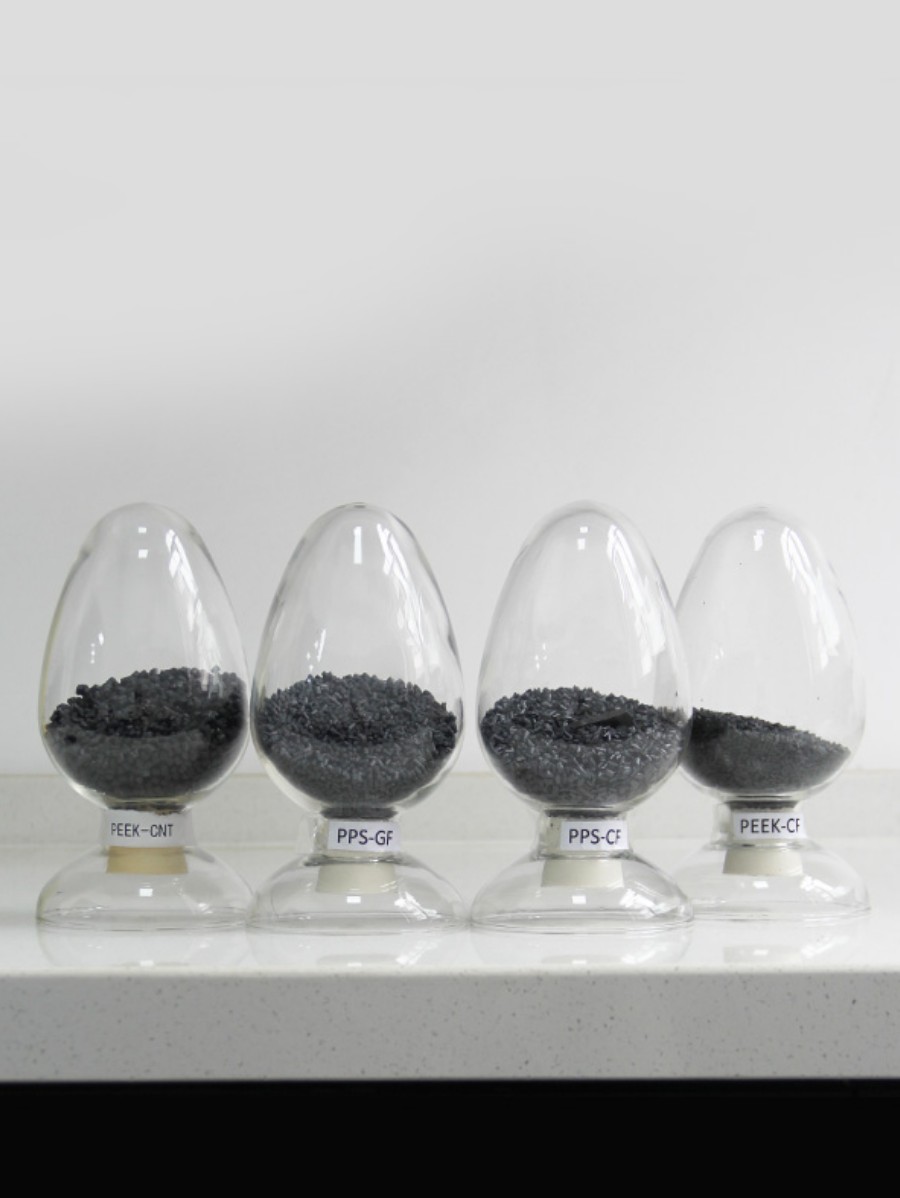

特殊工程材料( PPS-CF、PPS-GF、PEEK-CF、PEEK-CNT)
PPS-CF
电子电器 汽车 机械化工 航空航天 军事武器

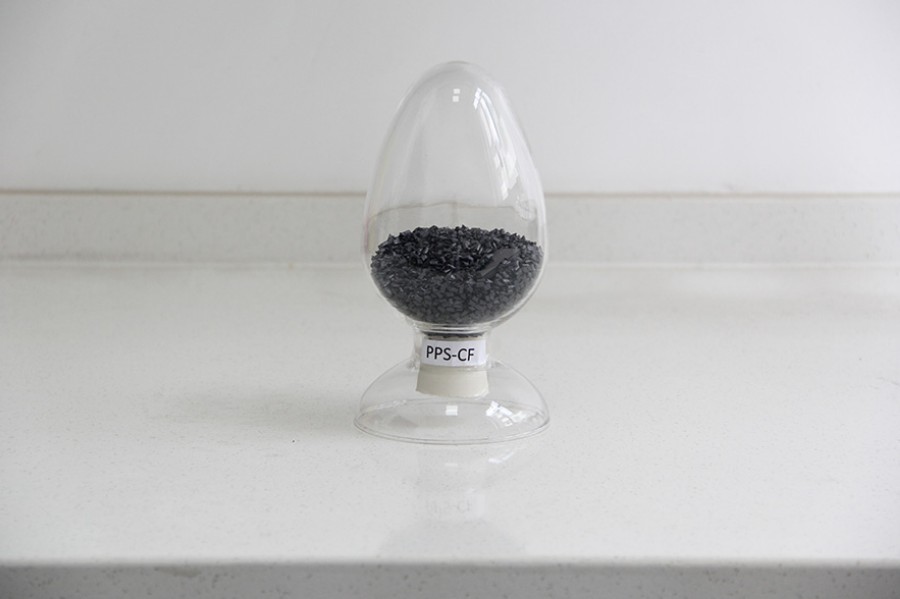

PPS-CF是一种添加了短切碳纤维（CF）的聚苯基硫醚（PPS）材料。
CF增强PPS复合材料具有耐高温（可在220摄氏度长期使用）、高刚度、高强度、导电性和耐磨性等特点。由于其优异的性能，PPS复合材料已取代部分金属作为结构材料。
PPS-CF
PPS-CF 3D打印性能参数 | |||
性能 Property | 数值 Parameter Value | 单位 Unit | 测试方法 Test Method |
杨氏模量 Tensile modulus | 4951 | MPa | ISO 527, 1A型 |
拉伸强度 Tensile strength | 90 | MPa | ISO 527, 1A型 |
断裂伸长率 Elongation at break | 7 | % | ISO 527, 1A型 |
弯曲模量 Bend modulus | 7341 | MPa | ISO 14125 |
弯曲强度 Bend strength | 128 | MPa | ISO 14125 |
缺口冲击 强度 Notched impact strength | 6 | kJ/㎡ | ISO 180 |
热变形温度 HDT | 220 | ℃ | ISO 75-1,2 |
玻璃化 转变温度 Tg | 90 | ℃ | ISO 11357-2 |
熔融温度 Tm | 280 | ℃ | ISO 11357-3 |
颗粒打印温度
从进料到喷嘴
280-300℃
添加腔温（-120℃）
打印效果更佳。
干燥温度
120-140℃
4-6h

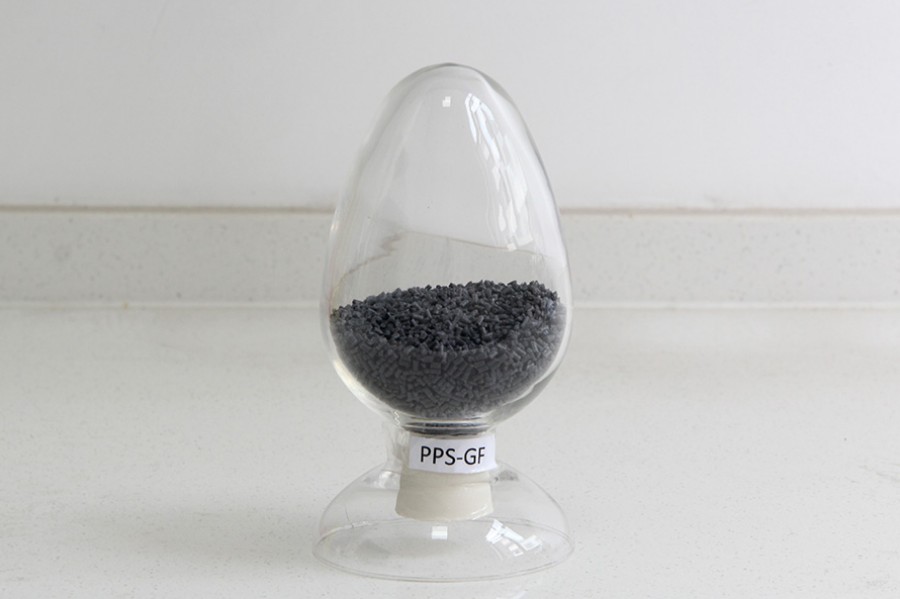

PPS-GF
工装夹具 机械 无人机制造 汽车
PPS-GF 是一种添加了短切玻璃纤维的聚苯基硫醚（PPS）材料，外观呈本色，颜色可调。
PPS树脂与GF复合增强后，其强度、刚度、刚度和耐疲劳性大大提高。玻璃纤维有助于减少打印过程中的收缩，本品相比PPS-CF更具性价比。
PPS-GF
PPS-GF 3D打印性能参数 | |||
性能 Property | 数值 Parameter Value | 单位 Unit | 测试方法 Test Method |
杨氏模量 Tensile modulus | 5154 | MPa | ISO 527, 1A型 |
拉伸强度 Tensile strength | 98 | MPa | ISO 527, 1A型 |
断裂伸长率 Elongation at break | 6 | % | ISO 527, 1A型 |
弯曲模量 Bend modulus | 8308 | MPa | ISO 14125 |
弯曲强度 Bend strength | 158 | MPa | ISO 14125 |
缺口冲击 强度 Notched impact strength | 7 | KJ/㎡ | ISO 180 |
热变形温度 HDT | 240 | ℃ | ISO 75-1,2 |
玻璃化转变温度 Tg | 90 | ℃ | ISO 11357-2 |
熔融温度 Tm | 280 | ℃ | ISO 11357-3 |
颗粒打印温度
从进料到喷嘴
280-300℃
添加腔温~120℃
打印效果更佳
干燥温度
120-140℃
4-6h
PEEK-CF
高端的机械 核工程 航空 电子电气 医疗机械

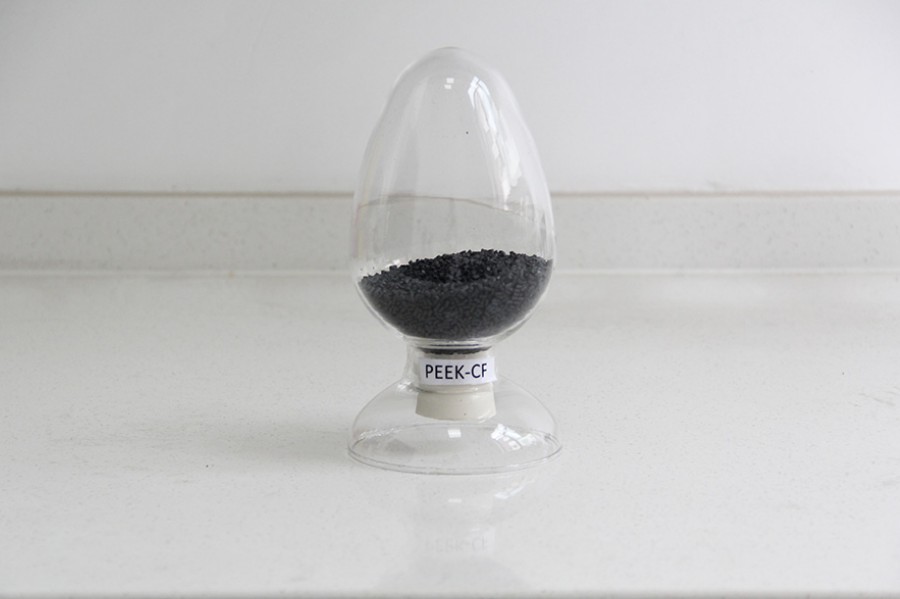

ForceTracer™ PEEK-CF是一种添加了短切碳纤维的聚醚醚酮（PEEK）材料。
与其他特种工程塑料相比PEEK具有更多显著优势，较高的玻璃化转变温度 (143℃)和熔点(334℃)，机械性能优异、自润滑性好、耐化学品腐蚀、阻燃、耐剥离性、耐磨性、抗放射性、生物相容性和热稳定性（CF增强PEEK可在260℃下持久使用，与其他耐高温塑料如PI、PPS、PTFE、PPO等相比使用温度上限超出约50℃）。
PEEK-CF
PEEK-CF 3D打印性能参数 | |||
性能 Property | 数值 Parameter Value | 单位 Unit | 测试方法 Test Method |
杨氏模量 Tensile modulus | 5560 | MPa | ISO 527, 1A型 |
拉伸强度 Tensile strength | 183 | MPa | ISO 527, 1A型 |
断裂伸长率 Elongation at break | 7 | % | ISO 527, 1A型 |
弯曲模量 Bend modulus | 7864 | MPa | ISO 14125 |
弯曲强度 Bend strength | 242 | MPa | ISO 14125 |
缺口冲击 强度 Notched impact strength | 9 | kJ/㎡ | ISO 180 |
热变形温度 HDT | 315 | ℃ | ISO 75-1,2 |
玻璃化 转变温度 Tg | 143 | ℃ | ISO 11357-2 |
熔融温度 Tm | 330-340 | ℃ | ISO 11357-3 |
颗粒打印温度
从进料到喷嘴
350-380℃
添加腔温（80-150℃）
打印效果更佳。
干燥温度
150-160℃
2-3h
PEEK-CNT
电子电气 无人机制造

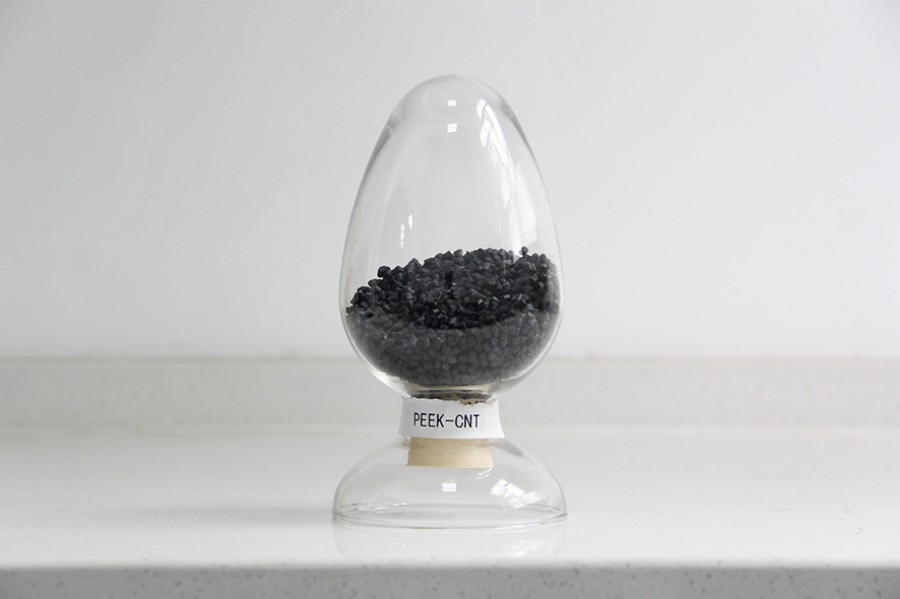

ForceTracer™ PEEK-CNT 是一种添加了碳纳米管的聚醚醚酮（PEEK）材料，外观呈黑色。
PEEK添加CNT后保持了较高的冲击强度，并赋予材料优异的抗静电能力。
PEEK-CNT
PEEK-CNT 3D打印性能参数 | |||
性能 Property | 数值 Parameter Value | 单位 Unit | 测试方法 Test Method |
杨氏模量 Tensile modulus | 2650 | MPa | ISO 527, 1A型 |
拉伸强度 Tensile strength | 120 | MPa | ISO 527, 1A型 |
断裂伸长率 Elongation at break | 7 | % | ISO 527, 1A型 |
弯曲模量 Bend modulus | 3864 | MPa | ISO 14125 |
弯曲强度 Bend strength | 165 | MPa | ISO 14125 |
缺口冲击 强度 Notched impact strength | 30 | kJ/㎡ | ISO 180 |
热变形温度 HDT | 310 | ℃ | ISO 75-1,2 |
玻璃化 转变温度 Tg | 143 | ℃ | ISO 11357-2 |
熔融温度 Tm | 330-340 | ℃ | ISO 11357-3 |
颗粒打印温度
从进料到喷嘴
350-380℃
添加腔温（80-150℃）
打印效果更佳。
干燥温度
150-160℃
2-3h
左右滑动查看更多

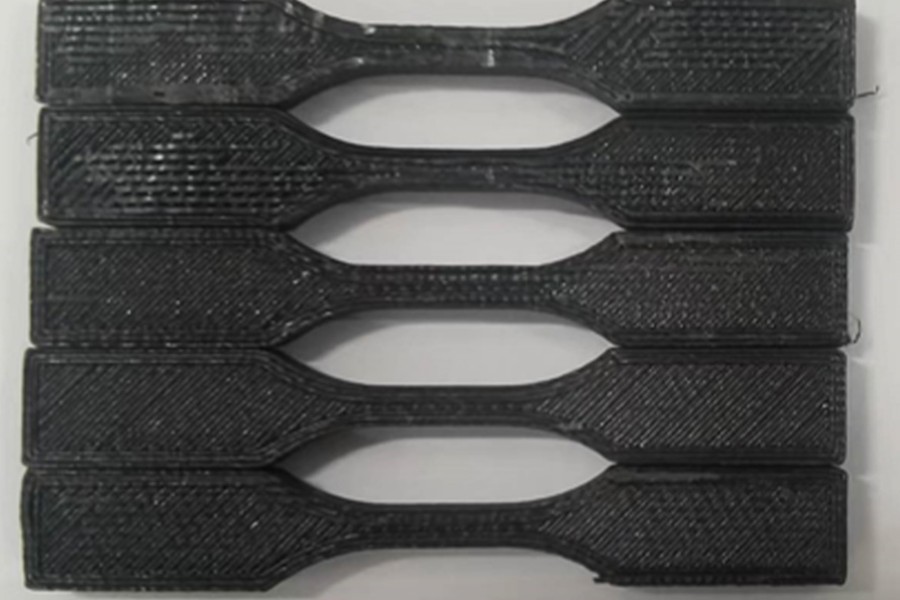

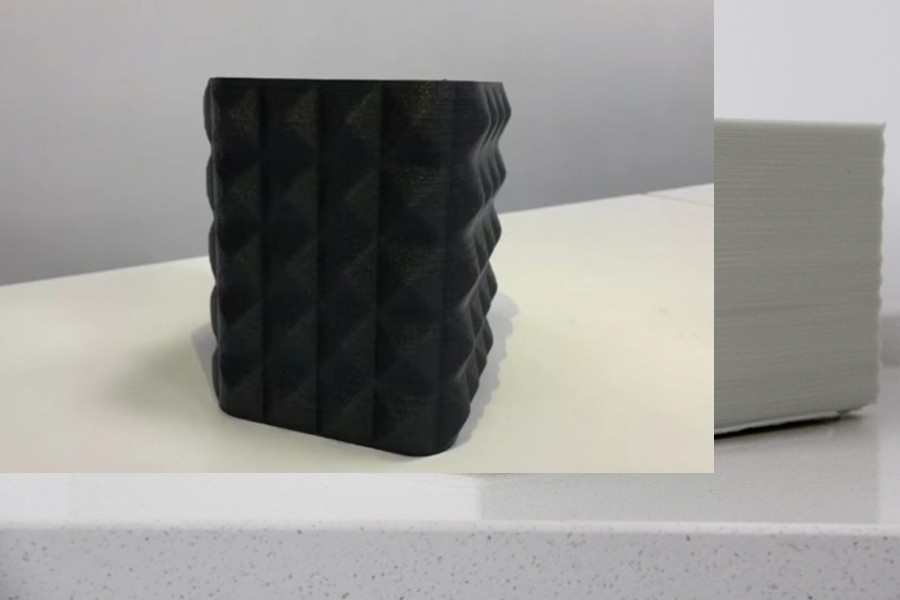

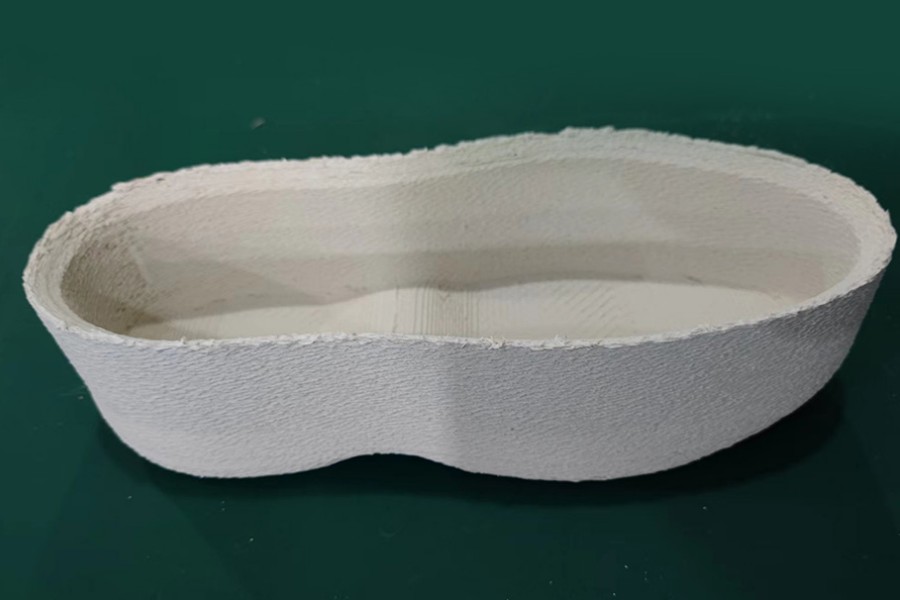

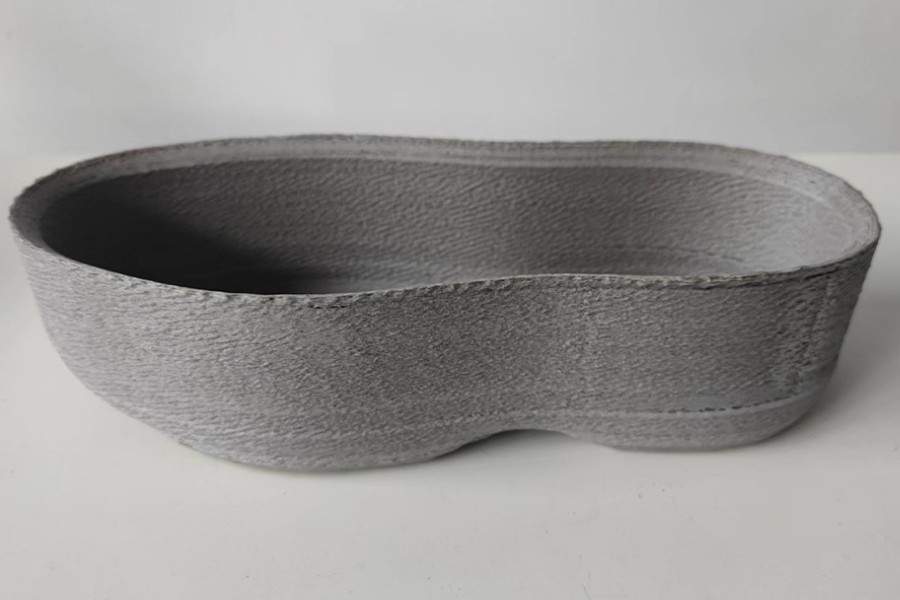

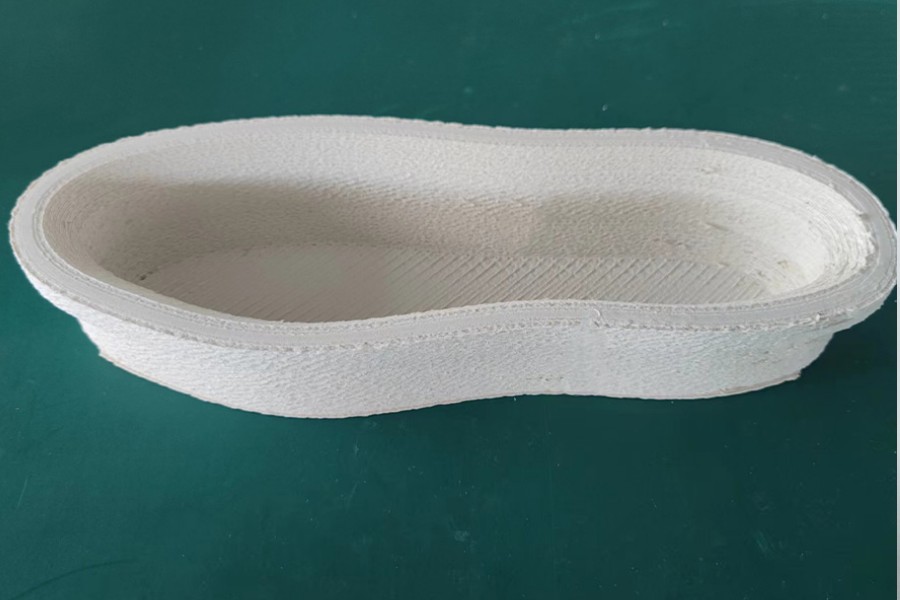

3D打印样品展示
Product presentation
— END —
