普通工程材料
超领智能
低收缩小变形

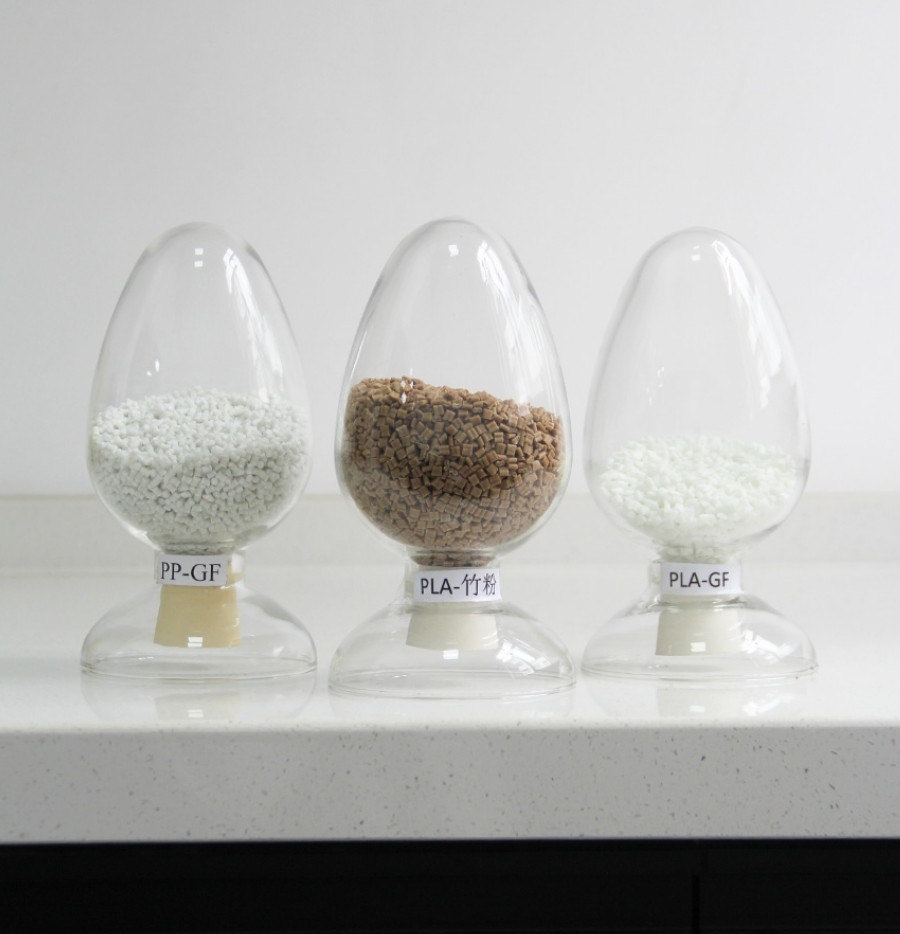

颗粒3D打印材料
PP-GF
PLA-GF
PLA-竹纤维
PP-GF
应用领域
大型零件 大型模具
ForceTracer™ PP-GF是一种添加了30%短切玻璃纤维（GF）的聚丙烯（PP）材料。
我司研发的玻纤增强PP可以有效提高机械强度和耐热性、显著降低颗粒3D打印件的翘曲变形，使其具有较高的尺寸稳定性。
纯PP直接应用于打印时，由于不同层之间的异步收缩，将导致打印出的产品模型出现翘曲、开裂，打印成形零部件力学性能也较低。

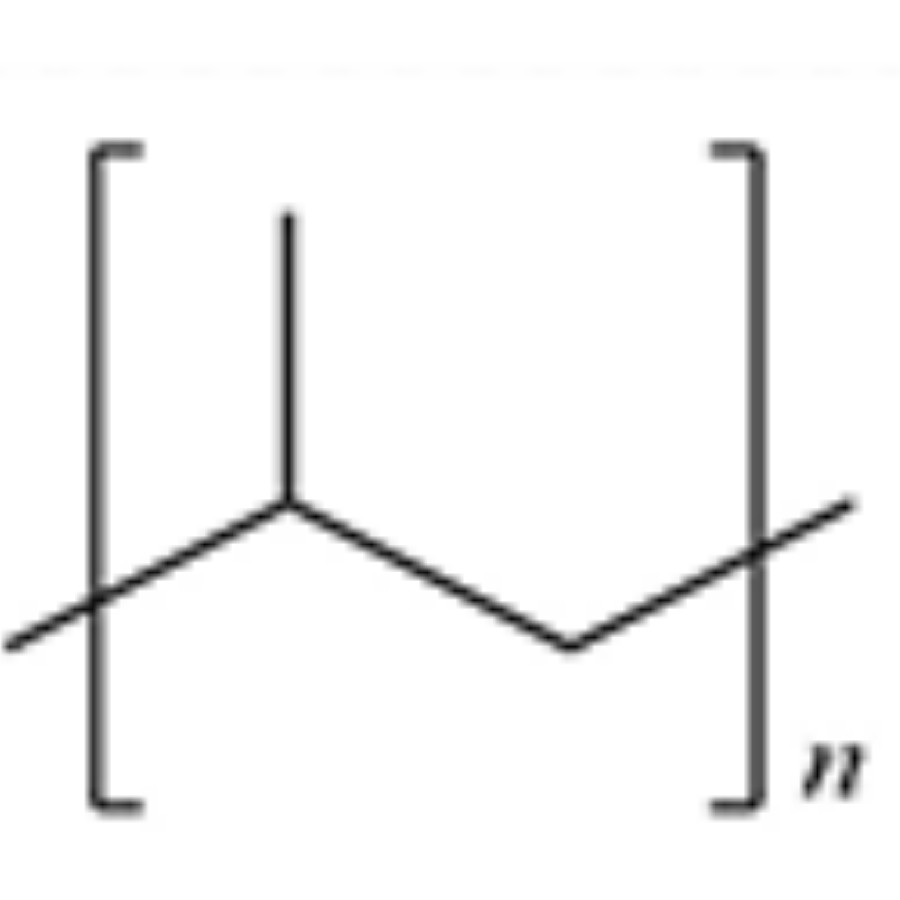

纯PP分子式

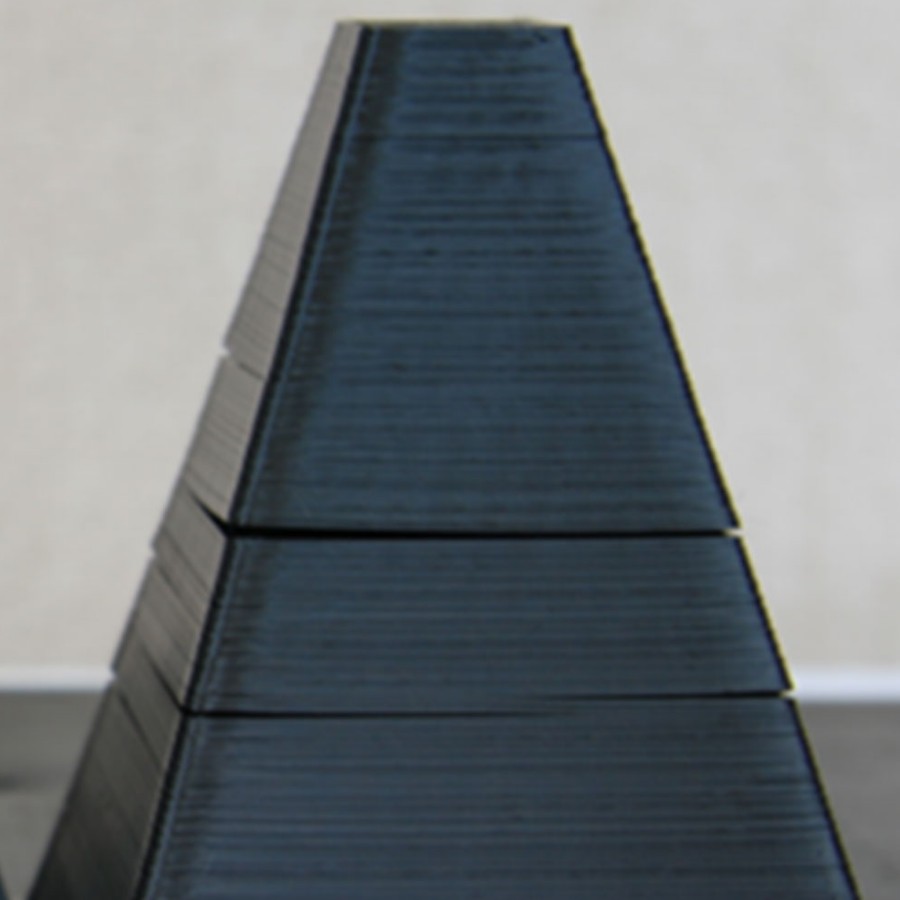

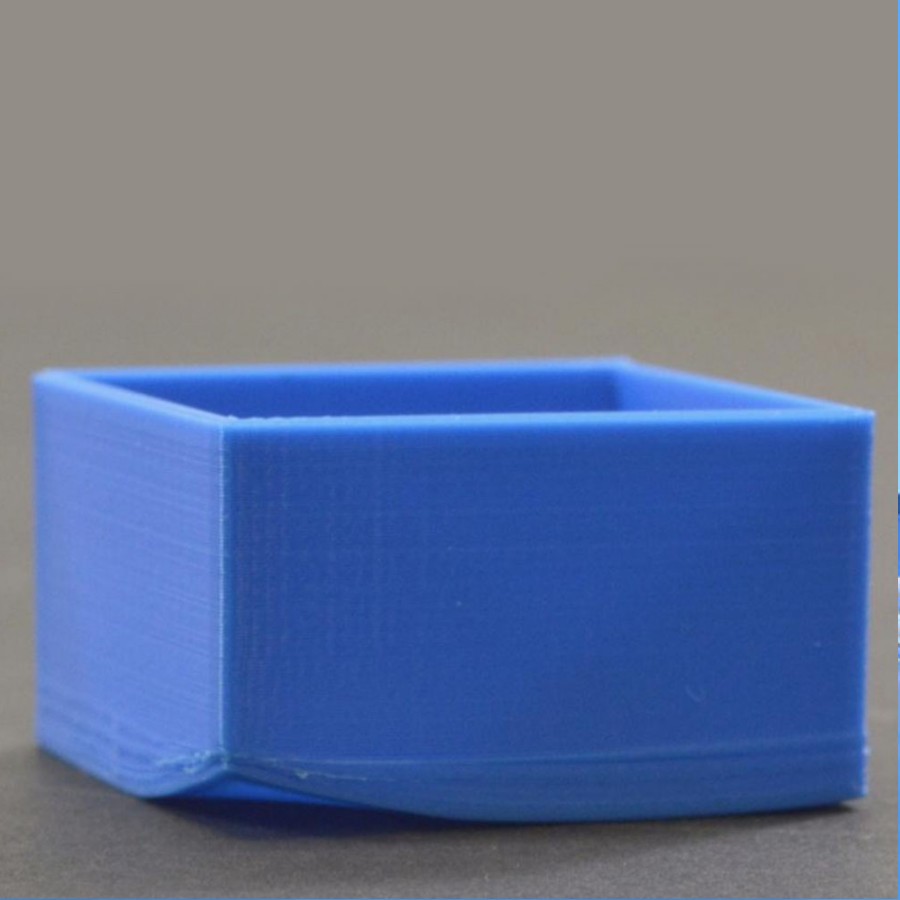

纯PP打印件翘曲、开裂现象
翘曲 开裂
因此，纯PP往往需要添加改性材料以改善其性能才能更好地用作打印材料，使用玻璃纤维改性制得具有高刚性、高尺寸稳定性、低翘曲的复合材料，赋予其低的成型收缩率和线膨胀系数（CTE）使其满足相关零部件的定制化和高速化所要求的制件尺寸稳定性。
我司研发的PP-GF相比大多数3D打印材料拥有更优异的强度、韧性和刚度，更高的性价比。通过独特的纤维表面改性技术，增加纤维和PP的结合力，显著增强了各轴机械性能。

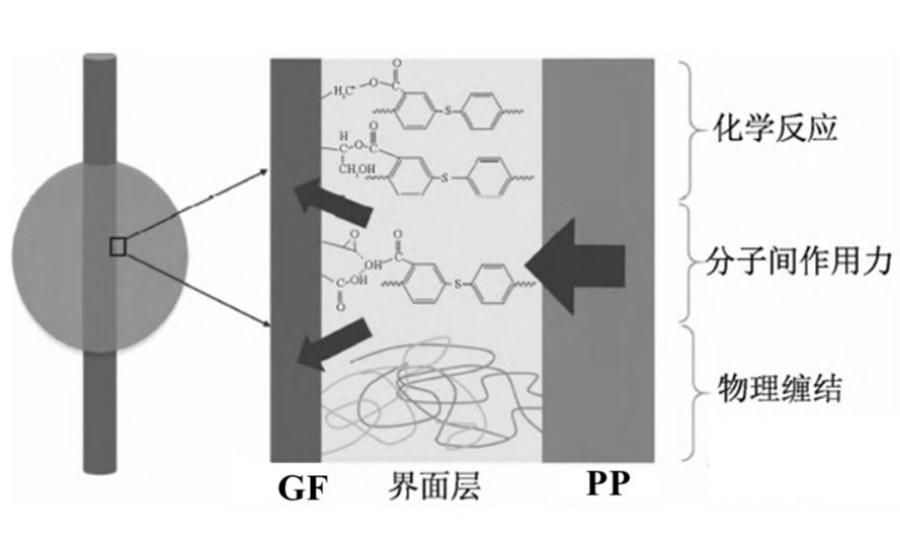

表面改性技术增强PP-GF界面
PP-GF 3D打印性能参数 | |||
性能 Property | 数值 Parameter Value | 单位 Unit | 测试方法 Test Method |
杨氏模量 Tensile modulus | 3763 | MPa | ISO 527, 1A型 |
拉伸强度 Tensile strength | 58.6 | MPa | ISO 527,1A型 |
断裂伸长率 Elongation at break | 10 | % | ISO 527,1A型 |
弯曲模量 Bend modulus | 4373 | MPa | ISO 14125 |
弯曲强度 Bend strength | 83.9 | MPa | ISO 14125 |
缺口冲击 强度 Notched impact strength | 18.4 | KJ/㎡ | ISO 180 |
热变形温度 HDT | 140 | ℃ | ISO 75-1,2 |
颗粒打印温度
从进料到喷嘴
180-220℃
PLA-GF
应用领域
工装夹具 机械 无人机制造 汽车

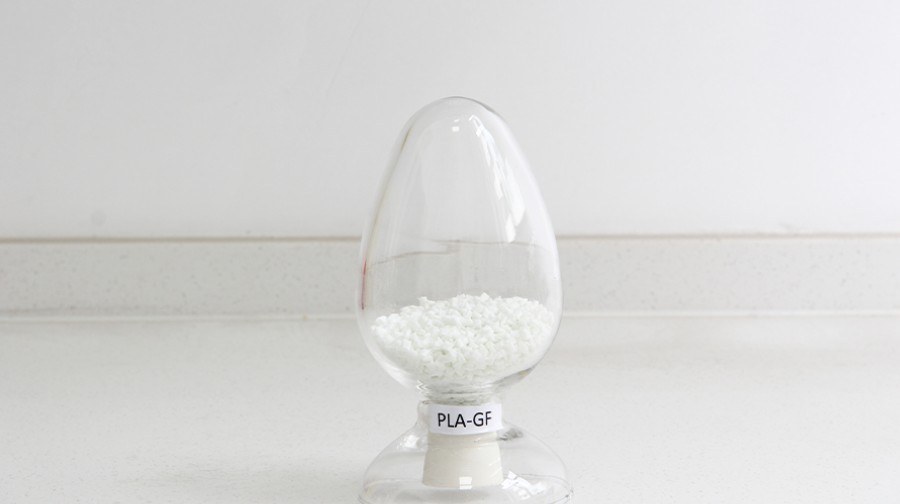

ForceTracer™ PLA-GF 是一种添加了短切玻璃纤维的聚乳酸（PLA）材料。比PLA-CF具有更高的刚度和相对低的成本，产品呈白色，颜色可调。
玻璃纤维有助于减少打印过程中的收缩，从而产生出尺寸非常准确的3D打印零件，并呈现出独特的表面效果。
PLA-GF 3D打印性能参数 | |||
性能 Property | 数值 Parameter Value | 单位 Unit | 测试方法 Test Method |
杨氏模量 Tensile modulus | 1971 | MPa | ISO 527, 1A型 |
拉伸强度 Tensile strength | 85 | MPa | ISO 527,1A型 |
断裂伸长率 Elongation at break | 9 | % | ISO 527, 1A型 |
弯曲模量 Bend modulus | 2631 | MPa | ISO 14125 |
弯曲强度 Bend strength | 136 | MPa | ISO 14125 |
缺口冲击 强度 Notched impact strength | 9 | KJ/㎡ | ISO 180 |
热变形温度 HDT | ~70 | ℃ | ISO 75-1,2 |
玻璃化转变温度 Tg | 60 | ℃ | ISO 11357-2 |
熔融温度 Tm | 155-170 | ℃ | ISO 11357-3 |
颗粒打印温度
从进料到喷嘴
120-155℃
干燥温度
60-80℃
3-6h

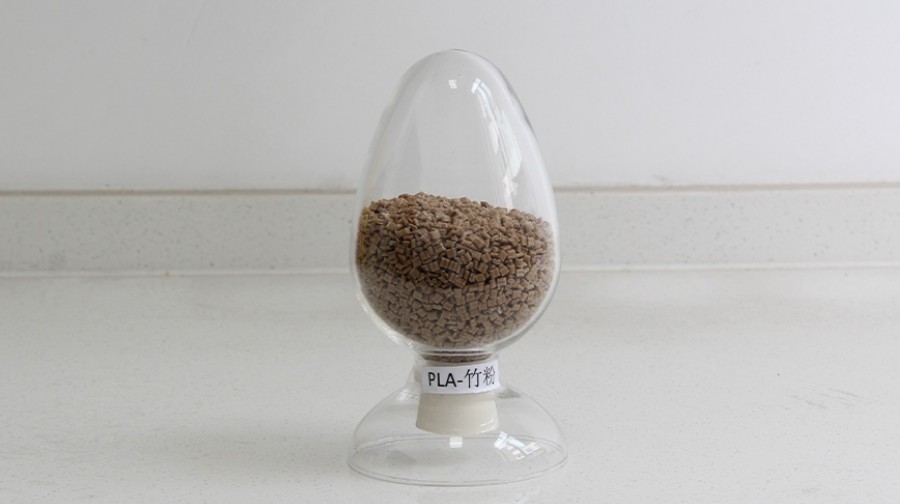

PLA-竹纤维
应用领域
日用品 宠物用品 玩具 小家电等
PLA-竹纤维是一种由竹纤维和聚乳酸（PLA）经特殊工艺复合而成的新型绿色环保复合材料。此外，它结晶速率较快，具有耐热性和较好的硬度，使得用其制成的产品具有出色的物理性能。
PLA-竹纤维制品的表面有竹纤维微颗粒点状物，不仅外观新颖，而且散发出淡淡的竹香味，给人一种自然、清新的感觉，具有良好的打印性能，打印制品具有木质纹理。
由于其独特的性能和环保特性，PLA-竹纤维被广泛应用于各类注塑产品中，如日用品、宠物用品和玩具等。此外，由于其良好的耐热性和硬度，也可以用于小家电等产品的制造。
总的来说，PLA-竹纤维是一种集环保、美观、实用于一体的新型复合材料，其广泛的应用领域和出色的性能使其成为现代制造业中的一种重要材料。
左右滑动查看更多

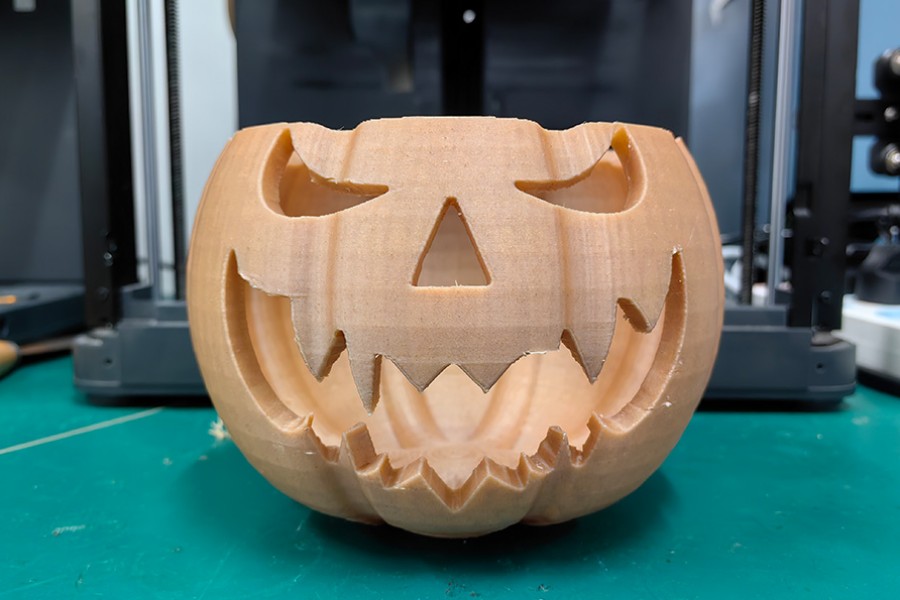

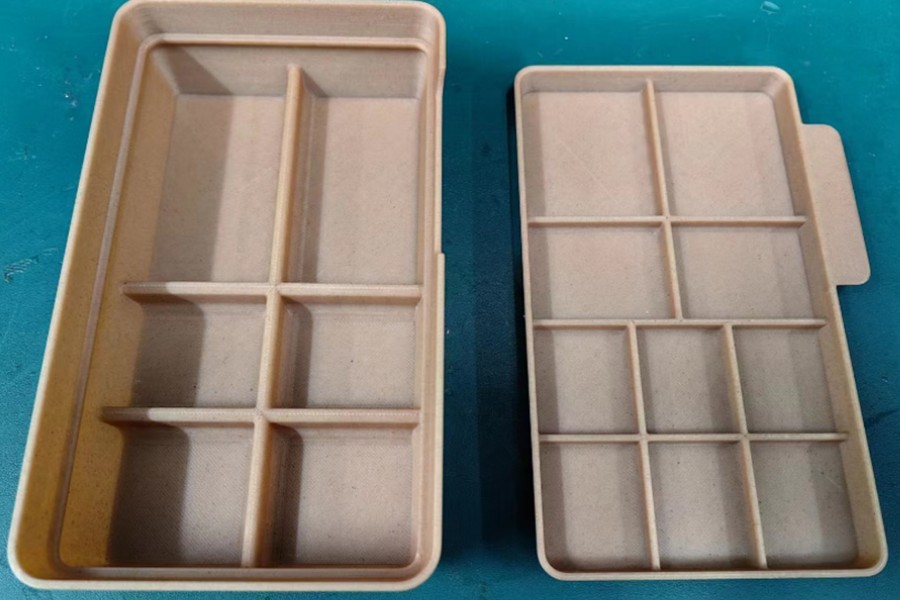

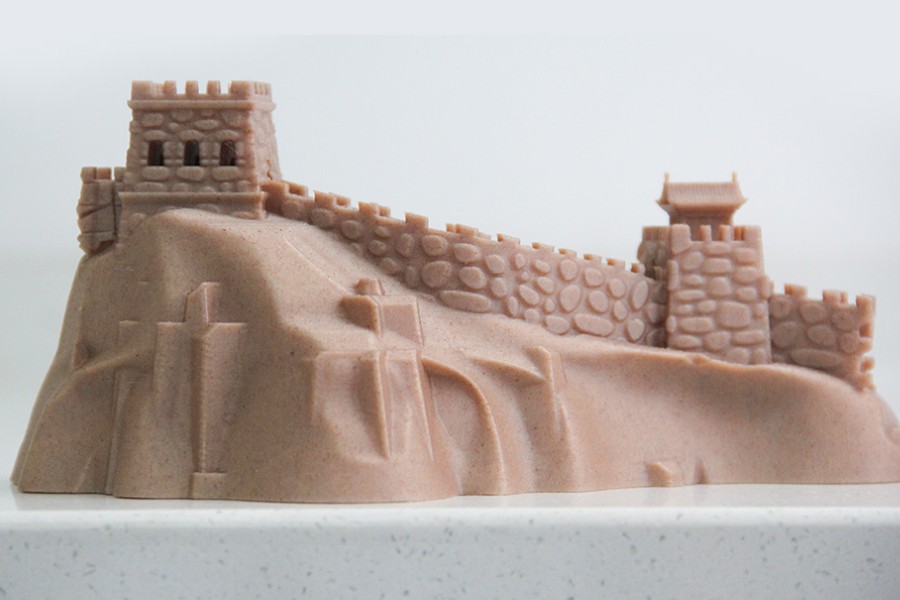

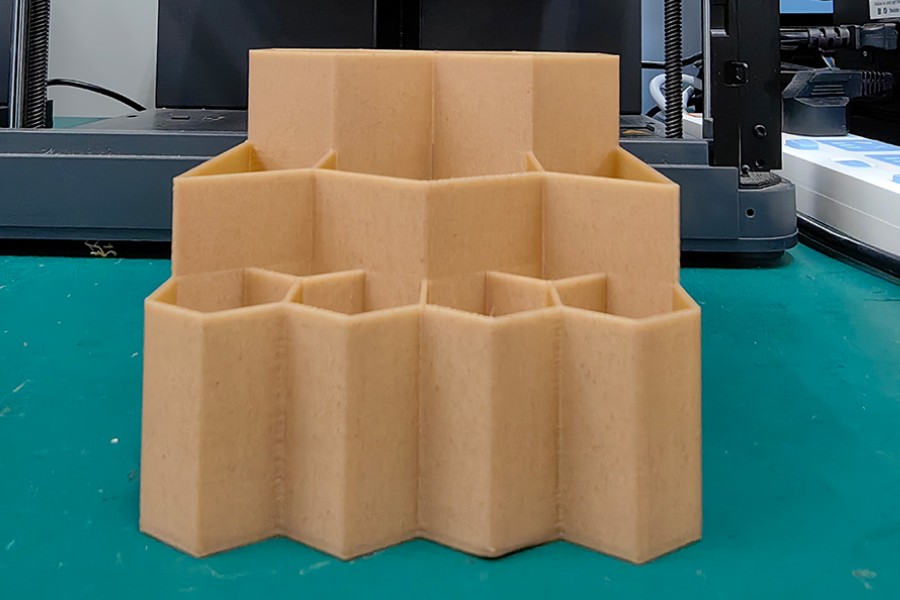

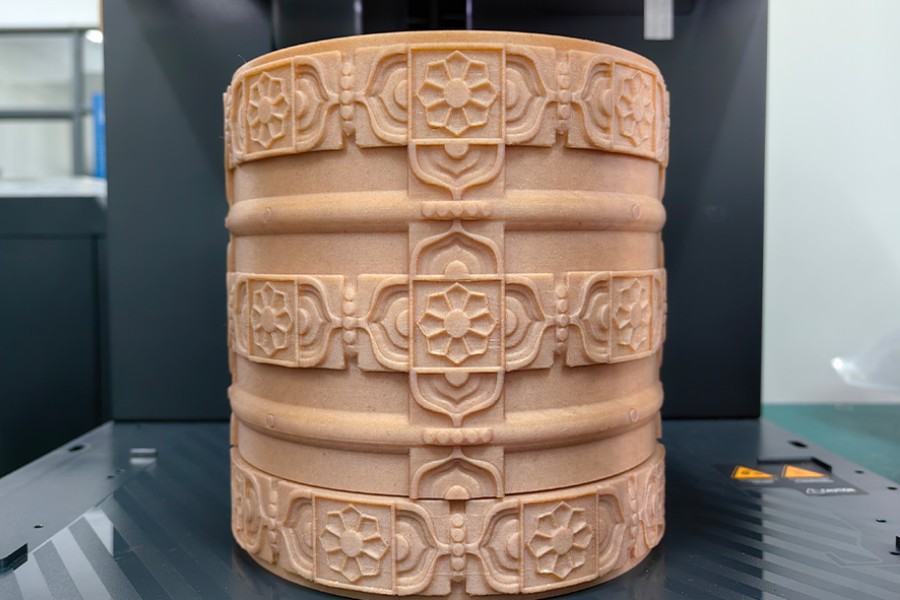

3D打印样品展示
Product presentation
— END —
