PP-GF
超领智能
ForceTracer™ PP-GF是一种添加了30%短切玻璃纤维（GF）的聚丙烯（PP）材料。
我司研发的玻纤增强PP可以有效提高机械强度和耐热性、显著降低颗粒3D打印件的翘曲变形，使其具有较高的尺寸稳定性，可用于打印大型零件、模型。
纯PP直接应用于打印时，由于不同层之间的异步收缩，将导致打印出的产品模型出现翘曲、开裂，打印成形零部件力学性能也较低。

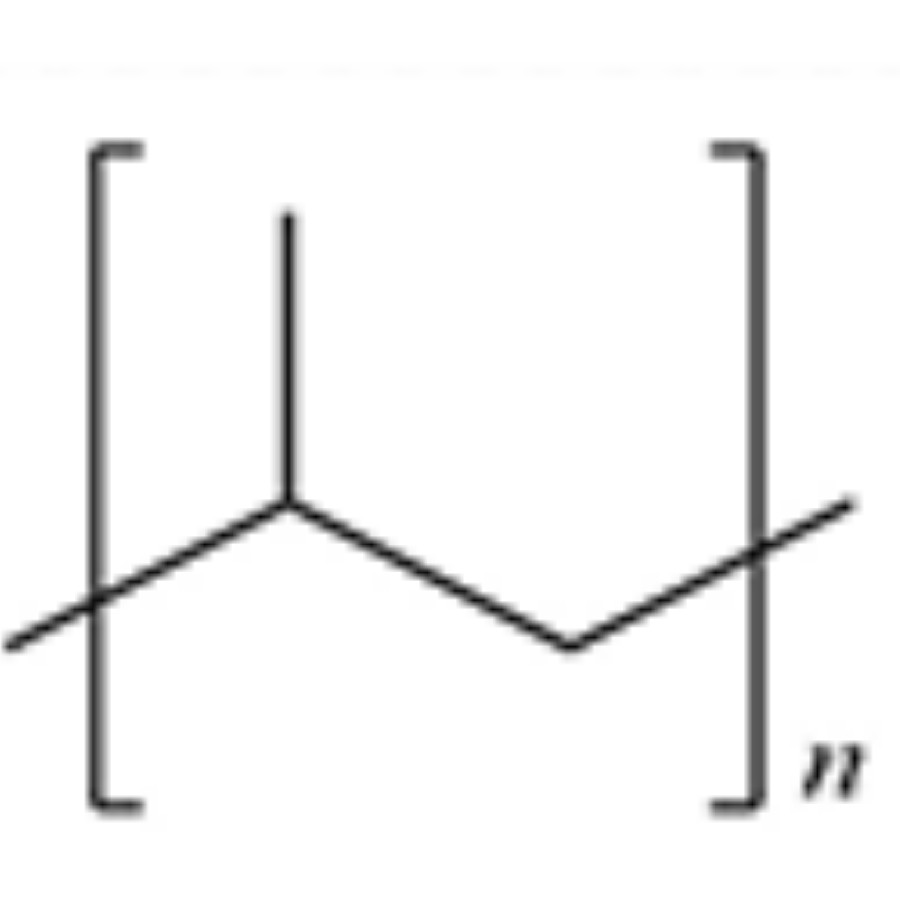

纯PP分子式

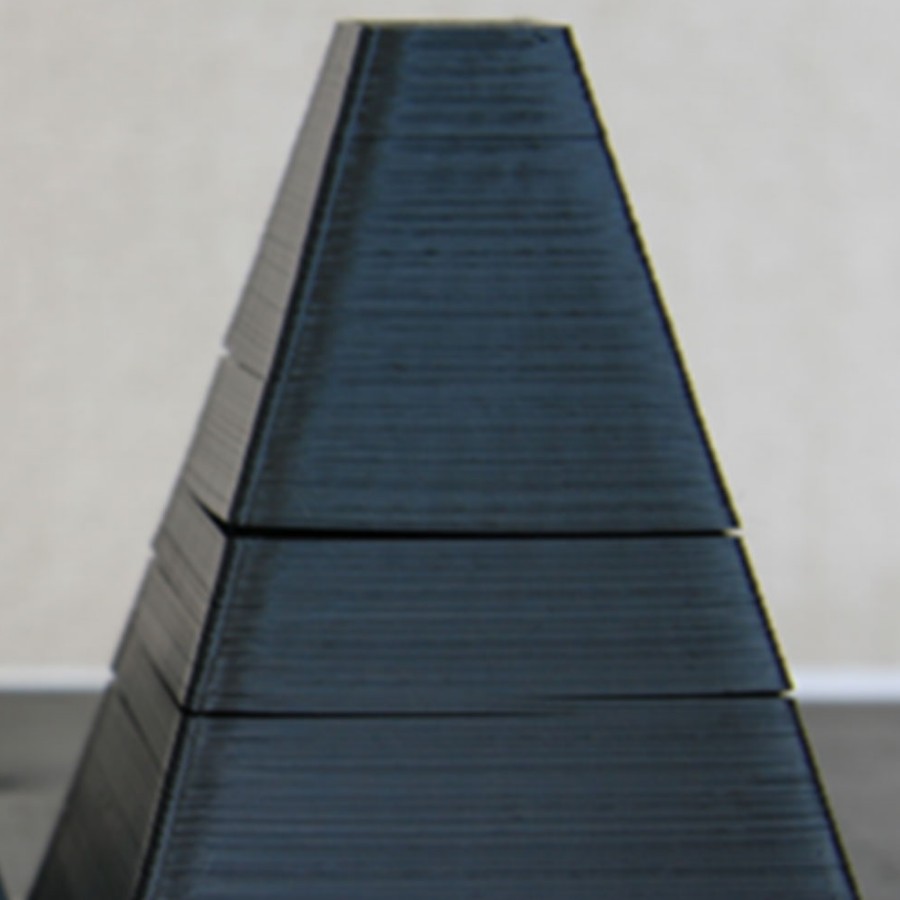

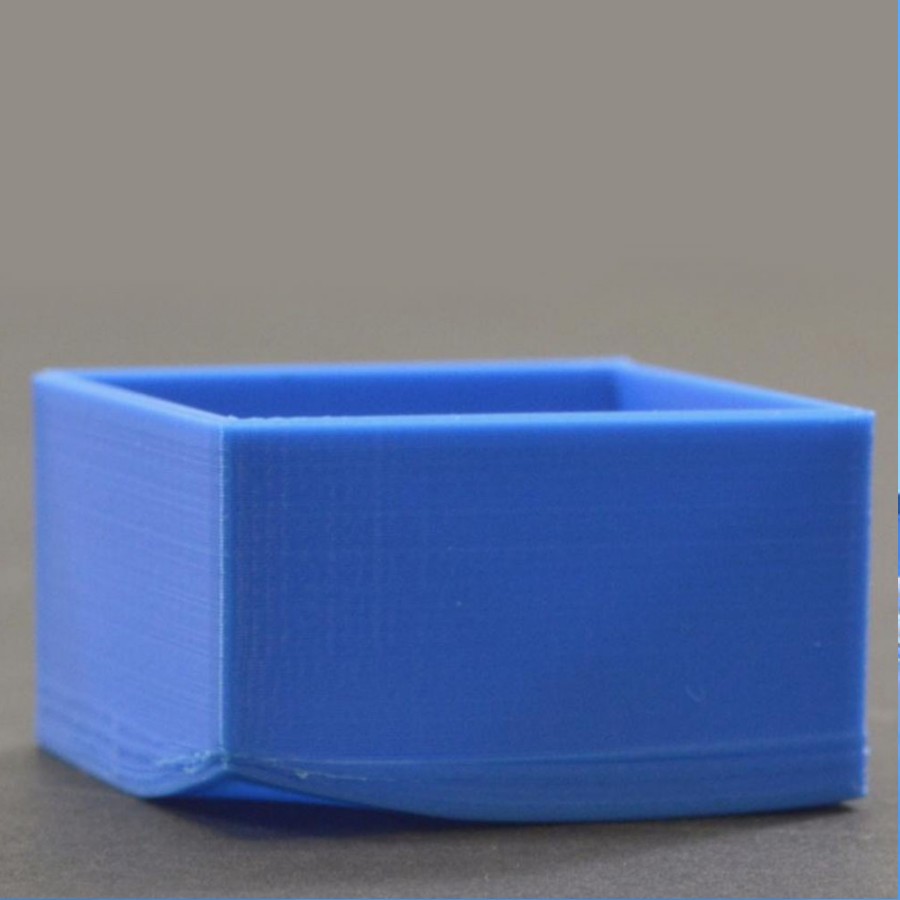

纯PP打印件翘曲、开裂现象
翘曲 开裂
因此，纯PP往往需要添加改性材料以改善其性能才能更好地用作打印材料，使用玻璃纤维改性制得具有高刚性、高尺寸稳定性、低翘曲的复合材料，赋予其低的成型收缩率和线膨胀系数（CTE）使其满足相关零部件的定制化和高速化所要求的制件尺寸稳定性。
我司研发的PP-GF相比大多数3D打印材料拥有更优异的强度、韧性和刚度，更高的性价比。通过独特的纤维表面改性技术，增加纤维和PP的结合力，显著增强了各轴机械性能。

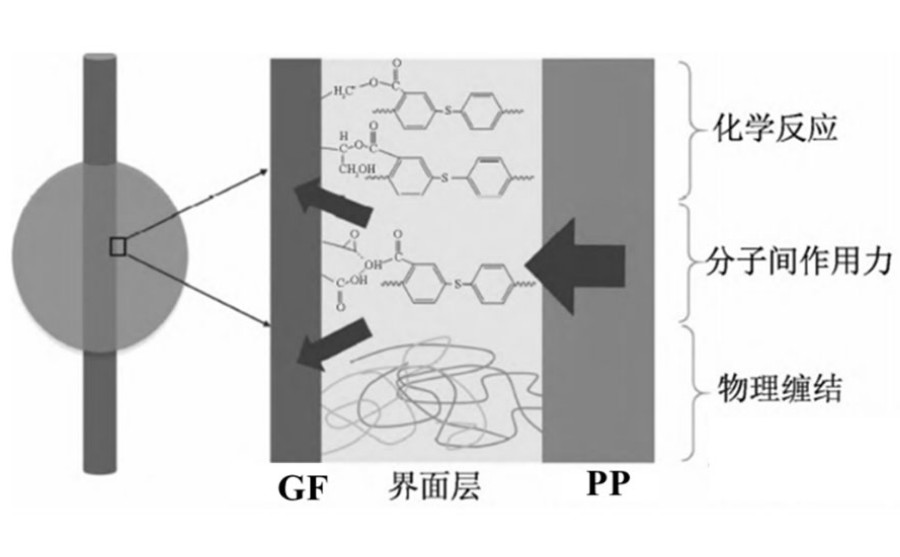

表面改性技术增强PP-GF界面

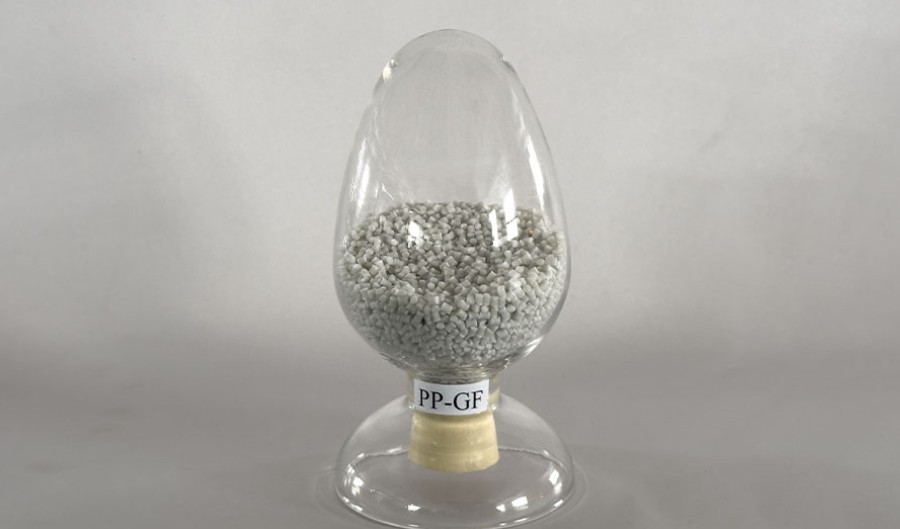

PP-GF

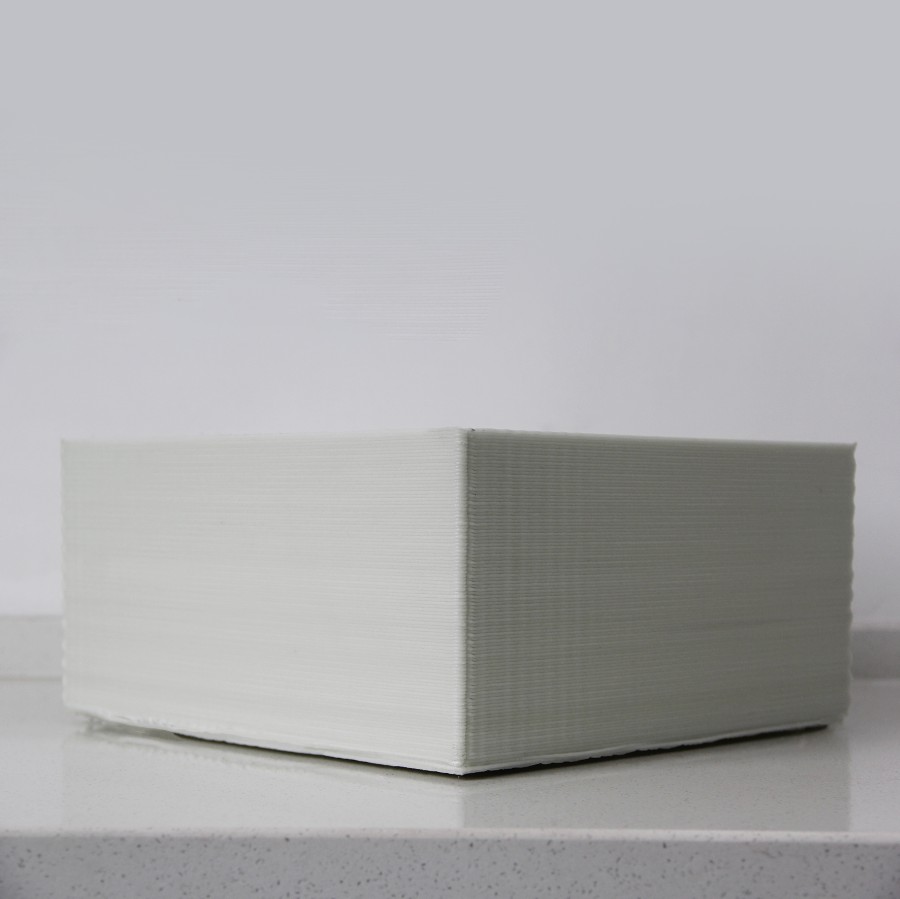

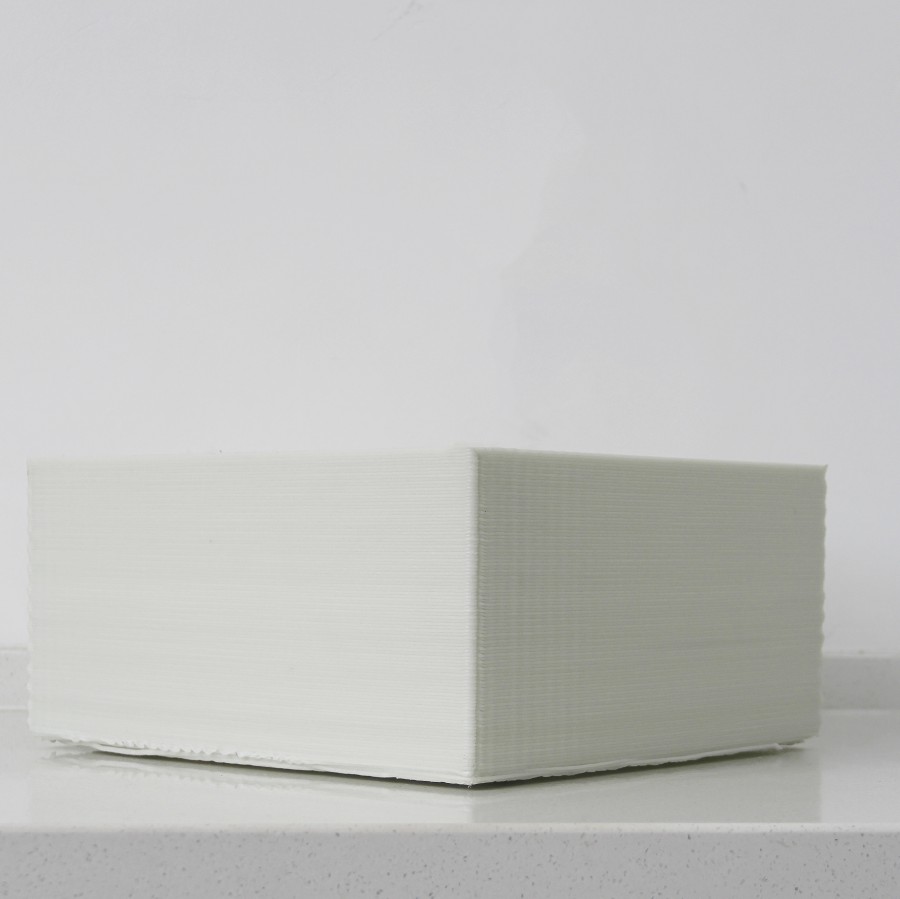

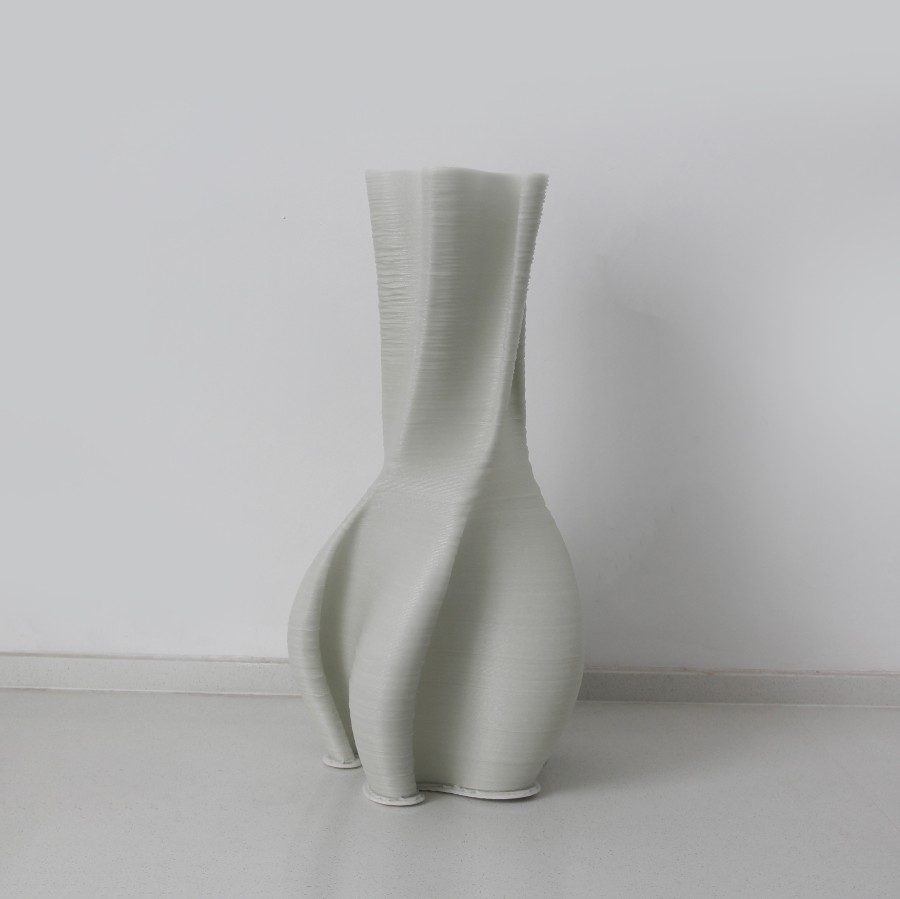

3D打印样品展示
3D打印样品展示
<滑动查看更多>
PP-GF 3D打印性能参数 3D打印性能参数 | |||
性能 Property | 数值 Parameter Value | 单位 Unit | 测试方法 Test Method |
杨氏模量 Tensile modulus | 3763 | MPa | ISO 527, 1A型 |
拉伸强度 Tensile strength | 58.6 | MPa | ISO 527, 1A型 |
断裂伸长率Elongation at break | 10 | % | ISO 527, 1A型 |
弯曲模量 Bend modulus | 4373 | MPa | ISO 14125 |
弯曲强度 Bend strength | 83.9 | MPa | ISO 14125 |
缺口冲击强度Notched impact strength | 18.4 | kJ/㎡ | ISO 180 |
热变形温度 HDT | 140 | ℃ | ISO 75-1,2 |
颗粒打印温度：从进料到喷嘴 180-220℃。
